板链式输送机
板链式输送机

板链式输送机

耐冲击性强,耐冲击性强;可实现短距离输送和长距离输送;可水平安装,也可倾斜安装,最大倾角20°。

输送能力:35-1100t/h

最大输送粒度:1200mm

应用领域:广泛应用于冶金、煤碳、化工、建材、动力、矿山等工业部门。

概述:板链式输送机的鳞板为耐磨钢冲压成型,刚性好、耐冲击性强,耐冲击性强,整机结构紧凑,安装、调试便捷,易损件少,且更换简便。

板链式输送机介绍

  我公司生产的板链式输送机是以闭合的、循环运行的链条为牵引构件,用对接的或搭接的平形板、波浪板以及槽型或箱型等构件作为承载构件的重型输送设备,板链式输送机结构轻巧,输送能力大,运行平稳,维修方便,噪音低,输送速度可以调节以满足各种工艺要求。

板链式输送机

  板链式输送机可水平安装,也可倾斜安装,最大倾角20°板链式给料机具有适应性强、可调节输送能力和连续均匀输送各种物料的功能。 能输送颗粒粒度在5mm以下的细物料,也能输送1m以上的大块物料,由于整体金属结构上的优势,能输送 600-700度以下的高温物料,具有适应性强、可调节输送能力和连续均匀输送各种物料的功能。广泛应用于冶金、煤炭、化工、电力、机械制造、汽车等行业。

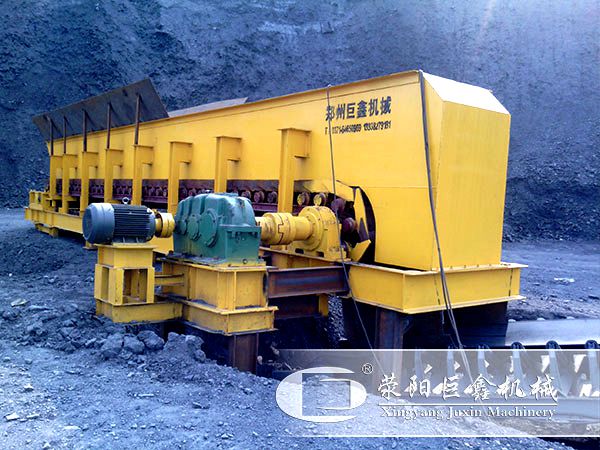

板链式输送机设备展示

板链式输送机

板链输送机

板链式输送机工作原理

板链式输送机结构原理图

  板链输送机采用节距为228.6mm(9吋)的高强度推土机模锻链条为牵引件,两根链条绕过安装在机体头部的一对驱动链轮和机体尾部的一对张紧轮联成封闭形回路,在两排链条的每个链节上装配了相互交迭的、重型结构的输送槽而成为一个连续的能够运载物料的输送线路。其自重和物料的重量由安装在机体上的多排支重轮、链托轮和滑道梁支承。交流变频调速电动,经过联轴器和减速机驱动链轮轴旋转,通过链轮和链条啮合,拖动链板做连续直线运动。链板由安装在机架上的支承轮和托链轮支撑,并通过调整拉紧装置使其链条和链轮正确啮合,将尾部料仓卸入的物料沿输送线路运至机体的前方排出,实现向下方的工作机械连续均匀喂料的目的。

板链式输送机性能特点

  1、适用范围广。除粘性的物料以外,一般的固体散状物料和成件物品均可输送。

  2、输送能力大。特别是板链式输送机的输送能力可高达1000t/h.

  3、牵引构件强度高,可以较长距离输送。巨鑫板链式输送机的输送长度已达到200m以上。

  4、输送线路布置灵活。与带式输送机相比,板链式输送机可以较大的化解和较小的弯曲半径输送物料,因此有较大的灵活性。其倾角可达30度~35度,弯曲半径通常为5~8m.

  5、在输送过程中,同时可进行分类、清洗、干燥、冷却或装配等各种工艺作业。

  6、所采用的链条及附件均由专业厂生产,质量得以保证,不但运行平稳可靠,同时可保证一定的使用寿命。

板链式输送机技术参数

规格型号
Model

槽板宽度
Width of trough plate(mm)

最大入料
Max feeding size
(mm)

布置倾角
Inclination(°)

输送量
Capacity
(t/h)

电机功率Power
(Kw)

BS1000

1000

450

0-25

35-160

11-15

BS1200

1200

500

50-200

11-18.5

BS1250

1250

550

80-250

11-30

BS1500

1500

700

150-400

15-45

BS1800

1800

900

200-675

37-55

BS2200

2200

1000

330-900

37-55

BS2400

2400

1200

400-1100

75

规格型号
Model

输送量
Capacity
(t/h)

电机功率Power
(Kw)

BS1000

35-160

11-15

BS1200

50-200

11-18.5

BS1250

80-250

11-30

BS1500

150-400

15-45

BS1800

200-675

37-55

BS2200

330-900

37-55

BS2400

400-1100

75
