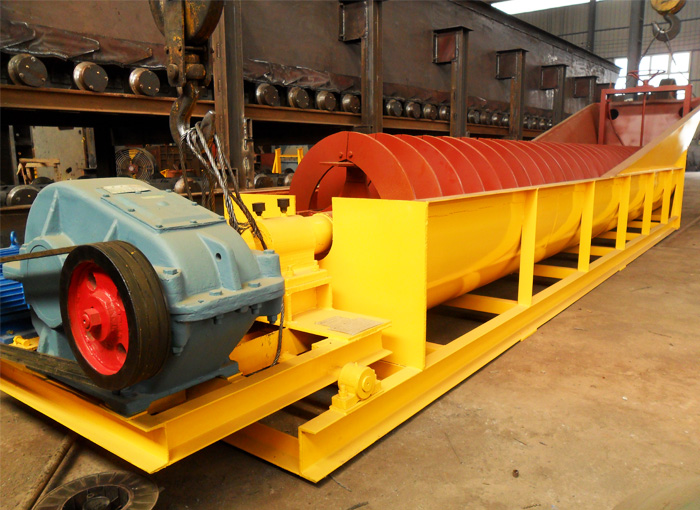

螺旋分级机是一种适用于选矿生产线的物料分级作业的专业设备，我公司生产有单螺旋分级机和双螺旋分级机，具有处理量大、**、节能等优势，在各大、中型选矿生产线中都有不俗的表现。

  螺旋分级机主要用于选矿、矿石厂磨矿回路中预先分级和检查分级以及洗砂作业中的脱泥、脱水等作业。根据螺旋数量可分为单螺旋和双螺旋两种；根据螺旋叶片侵入深浅程度不同可分高堰式和沉没式两种。前者用于溢流粒度为0.83-0.15mm，后者用于溢流粒度为0.15-0.07mm的矿石分级。

螺旋分级机结构特点：
1、用于机制砂干法生产工艺中超标石粉的分离，可以非常方便的控制机制砂石粉的含量，满足用户的要求。2、适合于干法大、中型制砂生产线使用。3、0.00--0.75mm石粉含量在2%-15%之间可调。4、石粉质量易于控制，细度调整方便、灵活、可靠。5、瓦片内衬，维修率非常低。6、采用变频控制技术，操作更简洁。

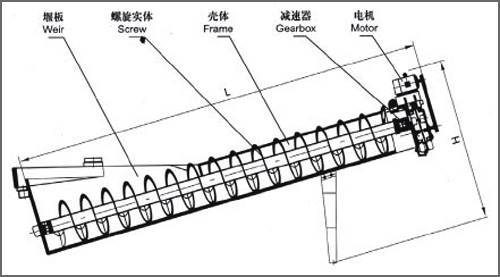

螺旋分级机工作原理及结构示意图：

 螺旋分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种。

高堰式螺旋分级机主要技术参数：

	规格与性能参数表
型号	螺旋直径(mm)	螺旋转速(r/min)	水槽长度(mm ≤)	电动机功率(kw≤)		外形尺寸(mm≤)			机重(t)
				传动用	升降用	长	宽	高	≤
FG-3	300	12-30	3000	1.1	----	3850	490	1140	0.7
FG-5	500	8-12.5	4500	1.1	----	5430	680	1480	1.9
FG-7	750	6-10	5500	3	----	6720	980	1820	3.1
FG-10	1000	5-8	6500	5.5	----	7590	1240	2380	4.9
FC-10			8400	7.5		9600	1240	2680	6.2
FG-12	1200	4-6	6500	7.5	2.2	8180	1570	3110	8.5
FC-12			8400	7.5	2.2	10370	1540	3920	11.0
2FG-12			6500	15	4.4	8230	2790	3110	15.8
2Fc-12			8400	15	4.4	10370	2790	3920	17.6
FG-15	1500	4-6	8300	7.5	2.2	10410	1880	4080	12.5
FC-15			10500	7.5	2.2	12670	1820	4890	16.8
2FG-15			8300	15	4.4	10410	3390	4080	22.1
2FC-15			10500	15	4.4	12670	3370	4890	30.7
FG-20	2000	3.6-5.5	8400	11-15	3	10790	2530	4490	20.5
FC-20			12900	11-15	3	15610	2530	5340	28.5
2FG-20			8400	22-30	6	11000	4600	4490	35.5
2FC-20			12900	22-30	6	15760	4600	5640	48.7
FG-24	2400	3.67	9130	15	3	11650	2910	4970	26.8
FC-24			14130	18.5	4	16580	2930	7190	41.0
2FG-24			9130	30	6	12710	5430	5690	45.8
2FC-24			14130	37	8	17710	5430	8000	67.9
2FG-30	3000	3.2	12500	40	8	16020	6640	6350	73.0
2FC-30			14300	---	---	17091	---	8680	84.8
